Silppurien roottorien tasapainotus: opas metsä- ja maatalouskäyttöön
Silppuri on kasvillisuuden silppuamiseen tarkoitettu kone: oksista ja pensaista kokonaisiin puihin. Massiivinen, veitsillä tai vasaroilla varustettu roottori pyörii suurella nopeudella (1000–3000 rpm) ja tuottaa valtavia keskipakovoimia. Epätasapaino on tässä kriittistä!
Silppurityypit ja niiden roottorirakenteet
1. Metsäsilppurit
Käyttö: metsämaan raivaus, kantojen silppuaminen, paloesteiden valmistelu.
Roottorin rakenne:
- massiivinen rumpu, halkaisija 400–700 mm
- pituus 1000–2500 mm
- kovametalliterät/-vasarat (30–100 kpl)
- Pyörimisnopeus 1000–2000 rpm
- Roottorin massa 300–1500 kg

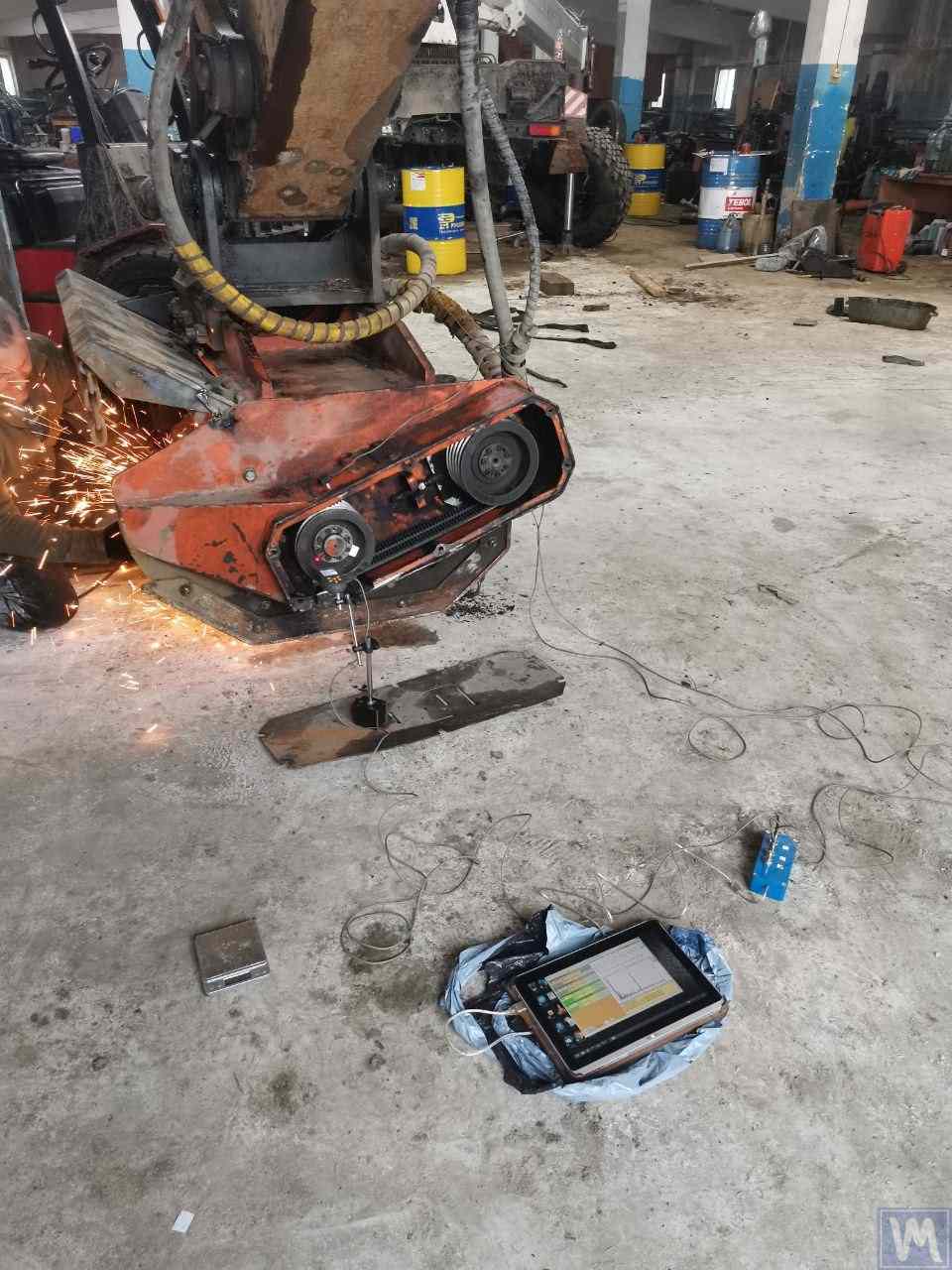

Kuva. Metsäsilppurin roottori tasapainotuspenkissä. Kovametalliterät ovat näkyvissä, ja tärinäanturit on liitetty mittauslaitteistoon.
2. Maataloussilppurit
Käyttö: viljelytähteiden silppuaminen, maan kattaminen, rikkakasvien torjunta.
Rakenne: kevyempi, nopeudet jopa 3000 rpm, niveltyvät vasarat tai Y-muotoiset veitset.
3. Hakasilppurit ja oksahakkurit
Käyttö: puutarhanhoito, kunnallinen viherrakentaminen.
Erityispiirteet: kompakti mutta suurinopeuksinen (jopa 4000 rpm) — jo pieni epätasapaino aiheuttaa voimakasta tärinää.
Miksi silppureissa kehittyy epätasapaino

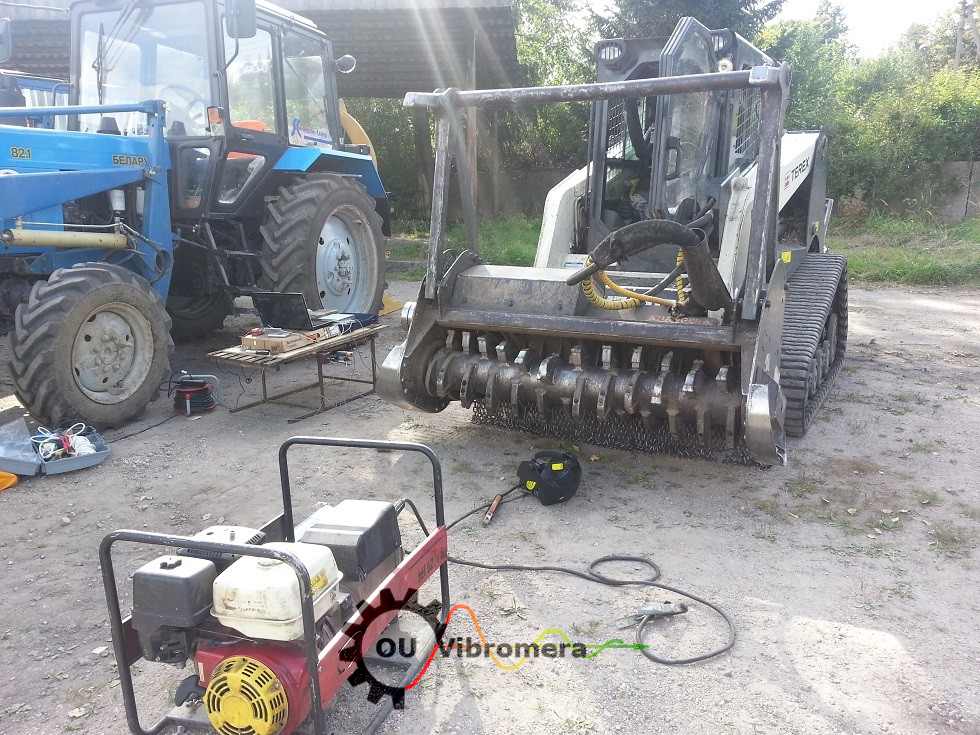

Kuva 2. Silppurin roottorin tasapainotus: Balanset kytkettynä antureihin, epätasapainon diagnostiikka käynnissä ennen korjausta
Syy 1: Terien/veitsien epätasainen kuluminen
Mekanismi: maaperässä tai kivissä työskenneltäessä terät kuluvat epätasaisesti. Yksi saattaa menettää 50 grammaa kovametallia, toinen 20 grammaa.
Tulos: 500 kg:n roottorissa 30 gramman massaero 300 mm:n säteellä = vakava epätasapaino.
Syy 2: Rikkoutuneet terät
Tilanne: osuessaan kiveen, metalliin tai kantoon terä lentää irti tai murtuu.
Seuraukset: välitön massan menetys (terä painaa 200–500 grammaa). Tärinä kasvaa äkillisesti.
Oireet, jotka kertovat tasapainotuksen tarpeesta
| Oire | Mitä se tarkoittaa | Kiireellisyys |
|---|---|---|
| Nivelvarren rungon tärinä | Roottorin epätasapaino siirtyy traktoriin | Kohtalainen |
| Melu ja koputus työn aikana | Rikkoutunut terä tai voimakas kuluminen | Korkea |
| Laakerien ylikuumeneminen | Tärinästä johtuva lisääntynyt kuorma | Korkea |
| Nopea laakerien kuluminen | Krooninen epätasapaino | Kohtalainen |
| Halkeamat hitsaussaumoissa | Väsymismurtuma tärinästä | Kriittinen |
Silppurien roottorien tasapainotusprosessi
Menetelmä 1: Tasapainotus koneella (suositeltu)
Milloin: peruskorjaus, kaikkien terien vaihto, roottorin muodonmuutos.
Prosessi:
- Irrota roottori silppurista
- Vie se verstaalle, jossa on tasapainotuskone
- Puhdista roottori metallia myöten
- Tarkista geometria (säteittäinen ja aksiaalinen heitto)
- Tasapainota kahdessa tasossa
- Asenna korjauspainot (hitsaamalla tai poraamalla)
Edut: korkea tarkkuus (laatu G6.3–G16), täysi hallinta, vikatarkastuksen mahdollisuus.
Menetelmä 2: Tasapainotus omissa laakereissa
Milloin: määräaikaishuolto, pieni epätasapaino, ei mahdollisuutta purkamiseen.
Prosessi (Balanset-1A:lla):
- Puhdista roottori (purkamatta)
- Kiinnitä tärinäanturit laakeripesiin
- Kiinnitä lasertakometri ja referenssimerkki roottoriin
- Suorita mittaukset (Ajo 0, 1, 2)
- Laske ja asenna korjauspainot
Edut: ei purkamista, nopea (2–3 tuntia), edullisempi.
Käytännön suositukset
Huoltoaikataulu
| Silppurityyppi | Käyttöolosuhteet | Tasapainotus |
|---|---|---|
| Metsäsilppuri (kannot, puut) | Äärimmäinen | Joka 200. moottoritunti tai terien vaihdon yhteydessä |
| Maataloussilppuri (heinä, naatit) | Kohtalainen | Kerran kaudessa (keväällä) |
| Hakasilppuri (oksat) | Intensiivinen | Joka 100–150. moottoritunti |
Käytännön tapaus: metsäsilppuri puunkorjuussa
Kohde
Laitteisto: kiinnitettävä FAE UML/SSL -metsäsilppuri
Roottori: halkaisija 700 mm, pituus 1800 mm, 65 kovametalliterää
Kantokone: kaivinkonesilppuri
Ongelma
- Voimakas tärinä työn aikana (14 mm/s)
- Roottorin laakerien ylikuumeneminen (90 °C)
- Halkeamat kotelon hitsaussaumoissa
- Nopeutunut terien kuluminen (epätasainen)
Ratkaisu
- Vaihda KAIKKI 65 terää uuteen sarjaan
- Puhdista roottori
- Tarkista roottorin geometria (heitto rajoissa)
- Tasapainota koneella verstaalla (roottori irrotettuna)
- Korjaa halkeamat kotelossa (uudelleenhitsaus)
- Vaihda laakerit
Tulos
- Tärinä: 14:stä 3,2 mm/s:iin
- Laakerien lämpötila: 90 °C:sta 55 °C:seen
- Tuotos: +12 % (vähemmän seisokkeja)
- Terien käyttöikä: kasvoi 30 %
Taloudellisuus
Kustannukset:
- FAE-terät (65 kpl): 20 800 €
- Laakerit (2 kpl): 3 400 €
- Tasapainotus + korjaus: 3 800 €
- YHTEENSÄ: €28,000
Hyöty (6 kuukauden kausi):
- Vältetyt seisokit: 10 päivää × 6 000 € = 60 000 €
- Terien käyttöiän pidentyminen: 30 % = 6 200 €
- 12 %:n tuotoksen kasvu: +19 200 €
- Kokonaishyöty: €85,400
ROI: €85,400 / €28,000 = 3,05×
Takaisinmaksu: 2 työkuukaudessa!
Johtopäätös
Silppurit ovat raskaita koneita, jotka työskentelevät ääriolosuhteissa. Niiden roottorien tasapainotus ei ole tässä pelkkä ”parannus” — se on luotettavuuden ja turvallisuuden kannalta kriittinen tekijä.
Pääperiaatteet:
- Ennaltaehkäisy: tasapainotus aikataulun mukaan + jokaisen teränvaihdon jälkeen
- Täydellisyys: vaihda terät aina täytenä sarjana
- Puhtaus: tasapainota vain puhdas roottori
- Luotettavuus: painojen kiinnitysten on kestettävä iskukuormat
Näitä periaatteita noudattamalla tasapainotus maksaa itsensä takaisin 2–3 kuukaudessa ja varmistaa silppurin häiriöttömän toiminnan koko kauden ajan.
